Тактильная плитка 500x500x50 и 500x500x60* с квадратными рифами ГОСТ Р 52875-2007 обозначает мачту светофора или какое-либо препятствие. Плитка со стороной квадрата не менее 500x500 в количестве 4 штук устанавливается вокруг мачты светофора или выкладывается полосой вдоль контура препятствия.
* Толщина указана с учетом высоты рифа 6 мм.
Возможно армирование стеклопластиковой сеткой с ячейкой 50х50 или 100х100 мм, цену уточняйте у менеджера компании.
Тактильная плитка упаковывается для отправки заказчику по 8-10 кв.м. на поддон. Другие варианты отправки продукции обговариваются индивидуально.
- Зачем нужны тактильные указатели 500х500х50 мм по ГОСТ Р 52875-2007?
- Где применяется бетонная тактильная плитка с квадратными рифами?
- Какого цвета она должна быть?
- Где купить желтые наземные указатели 500х500 мм от производителя?
- Правила укладки бетонной плитки
Слабовидящим людям и инвалидам по зрению необходимо обеспечение безопасного передвижения в городской среде. Для этих целей существуют тактильные наземные указатели, в том числе ТНУ с квадратными рифами 500х500х50 мм.
Тактильные напольные указатели (ТНУ) – это средства передачи информации, благодаря которым инвалиды по зрению могут ориентироваться в пространстве и выбирать для себя наиболее безопасный путь перемещения. Квадратные рифы на тротуарных плитах – это сигнал, предупреждающий как о препятствии, возникающем по направлению следования слабовидящих людей, так и о близком нахождении мачты светофора.
Зачем нужны тактильные указатели 500х500х50 мм по ГОСТ Р 52875-2007?
Тротуарная плитка с квадратными рифами размером 500х500х50 мм изготавливается по ГОСТ Р 52875-2007 в тех случаях, когда необходимо произвести реставрацию или замену наземных указателей, установленных до введения ГОСТа 2018 года. Во всех остальных случаях тактильные плитки делают по нормам ГОСТ Р 52875-2018.
Тактильные указатели оказывают помощь в безопасном перемещении МГН (маломобильных групп населения) по городу или за его пределами, по улицам и в помещениях. Выпуклый рельеф на поверхности напольных плит легко нащупать подошвой ботинок или тростью; он говорит о конкретном назначении каждого рисунка рифления – направляющем или предупреждающем.
Самым распространёнными материалами для изготовления ТНУ являются бетон и ПВХ, но они имеют ряд индивидуальных особенностей, влияющих на выбор локации установки и иные параметры использования.
Где применяется бетонная тактильная плитка с квадратными рифами?
Тактильные напольные плитки размером 50х50 см с квадратными рифами выполняют роль предостерегающих указателей следующим образом:

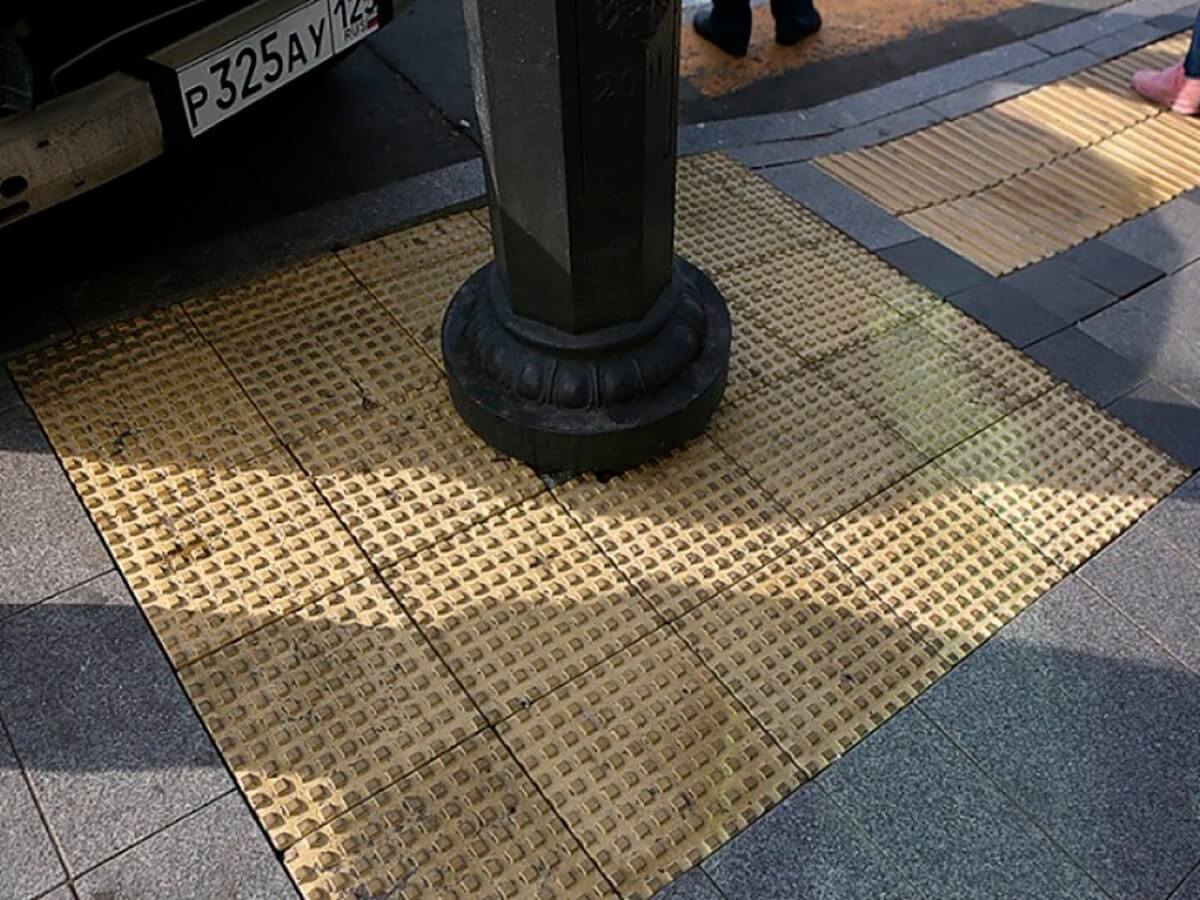

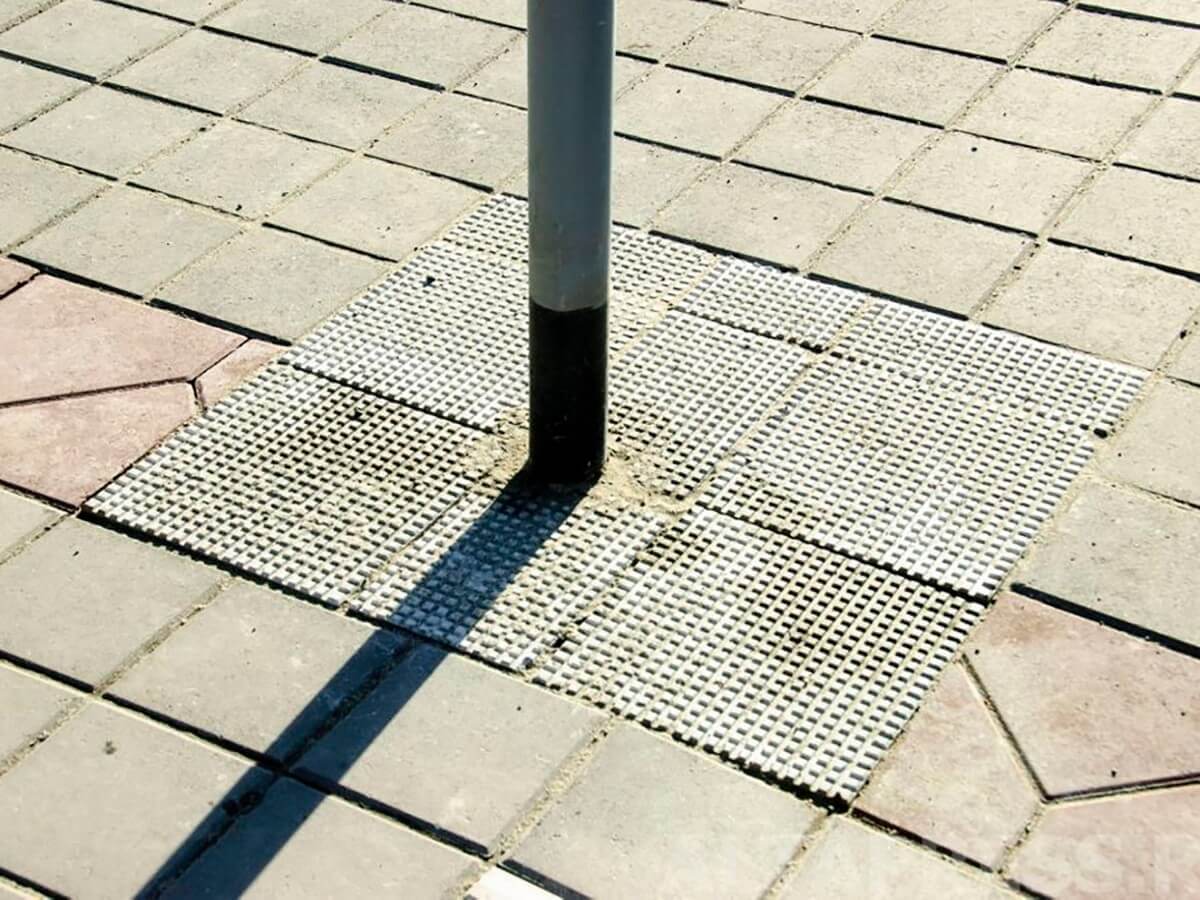

- Они монтируются вокруг фонарных столбов или мачт светофоров в обхват (в виде квадрата), что означает «внимание, светофор» или «внимание, препятствие».

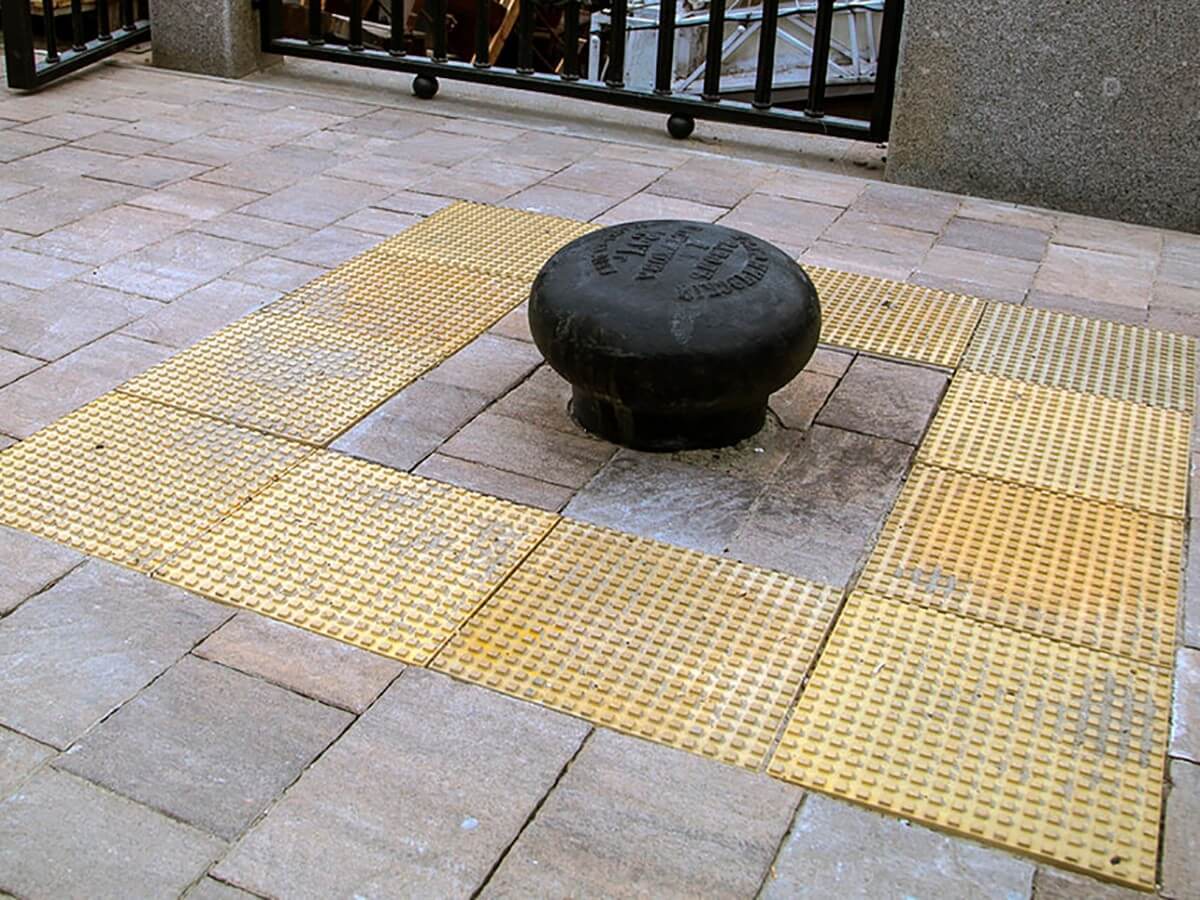

- Они размещаются по контуру горизонтальных объектов, ограничивающих движение слабовидящих людей, в виде полосы, что также говорит о наличии препятствия на пути следования.


Какого цвета она должна быть?
Согласно ГОСТ Р 52875-2007, цвет тактильной плитки должен позволить людям с инвалидностью или ограничениями по зрению иметь дополнительную возможность распознать её, используя остаточное зрение. Окрас ТНУ обязан отличаться от цветовой палитры покрытия: на чёрном фоне легче заметить жёлтую плитку, на белом – красную или серую. Помимо названных оттенков, разрешается использовать любые контрастные с дорожным покрытием цвета.
Где купить желтые наземные указатели 500х500 мм от производителя?
Тактильные указатели с квадратными рифами размером 500х500х50 мм используются только для интеграции в городскую уличную среду, поэтому материал изготовления должен соответствовать всем основным эксплуатационным характеристикам наземной тротуарной плитки.
- Устойчивость к истираемости. Бетон обладает необходимыми показателями для сохранности лицевой поверхности ТНУ, которая будет подвергаться ежедневному механическому воздействию от обувной подошвы и автомобильных шин. Если же использовать резиновые наземные покрытия, то их наружная часть быстро придёт в негодность ввиду склонности материала к истираемости.
- Морозостойкость. Бетон обладает большой устойчивостью к резким температурным перепадам, что гарантирует долгий срок службы изделий даже в самые лютые морозы. Полиуретановая же плитка не очень удачно подходит для улицы, поскольку она не так хорошо приспособлена к переменам климата, что обязательно отразится на ней при смене температурного режима.
- Высокие прочностные характеристики. Бетонные тактильные плиты намного прочнее тех же тактильных полиуретановых указателей, поскольку материал бетона хорошо работает на сжатие при среднем весе тротуарного указателя 112 кг/м2. Также ТПУ-плитки склонны к образованию трещин и царапин на лицевой поверхности из-за воздействия физических нагрузок большой величины.
- Водонепроницаемость. Бетон обладает гораздо большей устойчивостью к губительному влиянию воды, чем поливинилхлорид или металл, поэтому его чаще всего используют для монтажа в уличное покрытие.
- Стойкость к ультрафиолету. На бетонные или металлические тротуарные плитки солнечные лучи не оказывают негативного воздействия, тогда как ПВХ-изделие с течением времени теряет первичную яркость цвета.
Следует отметить, что металлические и керамогранитные тактильные указатели, обладающие, как и бетон, хорошей прочностью и стойкостью к морозам и солнцу, имеют более высокую стоимость, в отличие от бетонных, что делает их менее востребованными на рынке продаж.


Поливинилхлоридные и полиуретановые ТНУ больше подходят для установки в качестве напольных указателей во внутренние помещения ввиду своих посредственных технологических характеристик для уличного монтажа. Бетон имеет более высокие показатели, увеличивающие срок службы тротуарных плит.

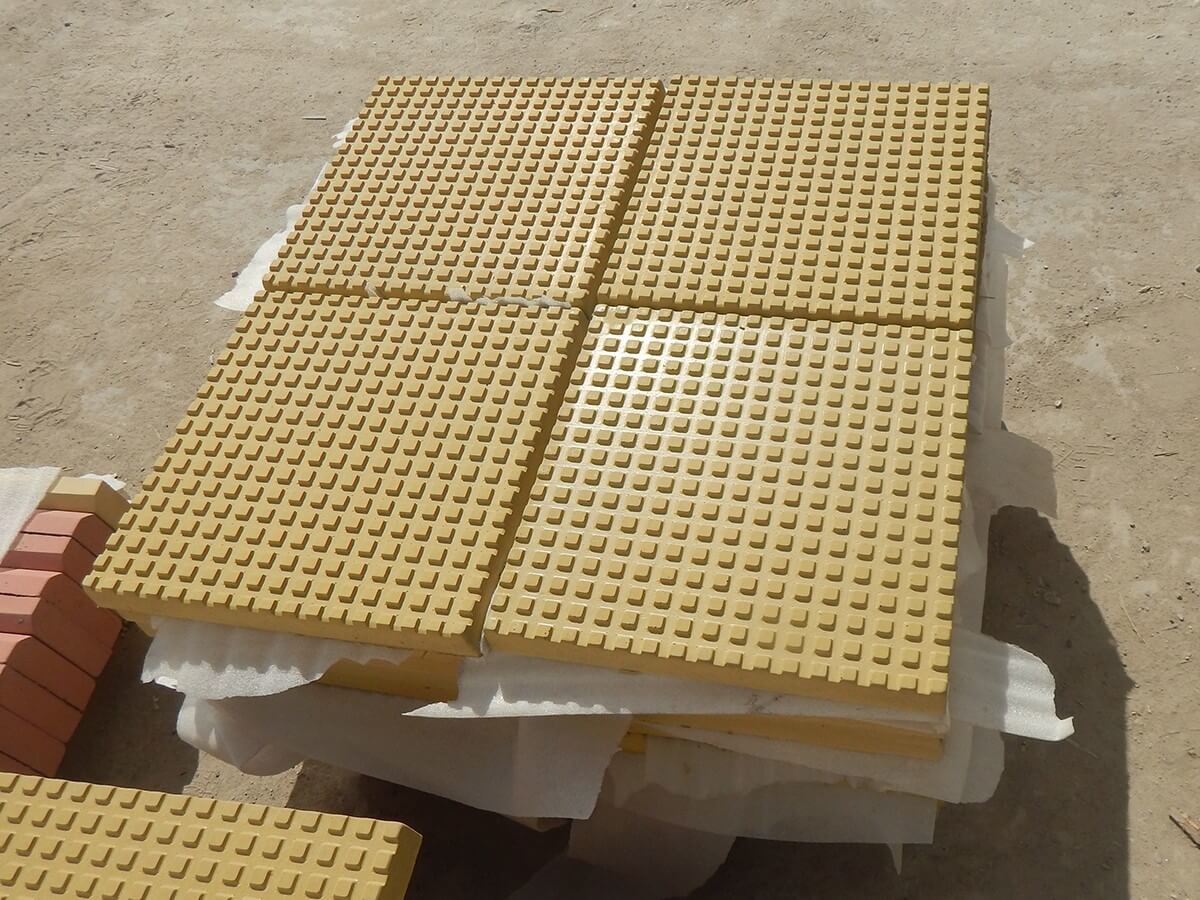

Для покупки бетонных тактильных указателей с квадратными рифами рекомендуем обратиться в производственную компанию ЛОБАС. Мы занимаемся изготовлением и поставкой бетонных тротуарных плит по всей России, а также в страны ближнего зарубежья.
ТНУ с квадратными рифами изготавливаются посредством вибролитья из фиброармированного бетона высоких марок. Толщина изделий не нормируется и зависит от высоты покрытия: 500х500х30 мм, 500х500х50 мм, 500х500х60 мм, 500х500х70 мм, 500х500х80 мм, 500х500х100 мм. Цвет изделий подбирается индивидуально в соответствии с указаниями ГОСТ Р 52875-2007.
Тактильные бетонные указатели обладают высокими показателями по прочности, истираемости, морозостойкости, огнеупорности, водонепроницаемости, стойкости к коррозии и ультрафиолету. Перечисленные характеристики гарантируют долговечность изделий на срок не менее 50 лет.
Для ознакомления с видами тактильных указателей по ГОСТу 2007 года и ценами на них рекомендуем посмотреть каталог продукции компании ЛОБАС.
Если вы хотите заняться производством тротуарной плитки или открыть собственный бизнес по изготовлению ТНУ, мы готовы предложить вам формы для отливки бетонных тактильных плит по ГОСТ 2007, выполненные методом термовакуумной формовки из листового АБС- или ПВХ-пластиков разной толщины.
Наши специалисты всегда помогут вам подобрать подходящую продукцию и сориентируют по цене и срокам изготовления. Звоните по бесплатному телефону 8 (800) 333-16-86 по будням с 9:00 до 18:00 и в субботу с 9:00 до 14:00. Мы работаем как с физическими, так и с юридическими лицами.
Правила укладки бетонной плитки
Первым делом производится подготовка места укладки ТНУ: если плитка монтируется в уже существующее покрытие, то в нужной зоне срезается верхний слой брусчатки, а если плитка устанавливается параллельно с покрытием, то место монтажа тактильно-визуальной разметки ограничивается от основной брусчатки заранее.
Укладка бетонных тактильных указателей осуществляется двумя способами:
- гарцовкой;
- цементным раствором.
Гарцовка представляет собой послойную укладку сухой строительной смеси, состоящей из мелкого гравия (толщина 12-14 см), сухого песка и цемента. Все слои тщательно утрамбовываются, после чего осуществляется укладка тактильных указателей с последующей их подгонкой друг к другу по граням.
Процесс укладки бетонного раствора предполагает загрузку смешанных до однородного состояния цемента, песка, щебня и воды в зону монтажа плитки и также сопровождается трамбовкой с последующей установкой тротуарных плиток.
Если тактильные наземные указатели монтируются на уже готовое покрытие из бетона, то в качестве связующего используют уличный плиточный клей. Перед применением необходимо ознакомиться с инструкцией на упаковке, чтобы убедиться в пригодности клея для выбранного региона строительства и правильно нанести его на ТНУ.
После установки тротуарных бетонных плит методом гарцовки допускается их ввод в эксплуатацию без временных ограничений. Но если укладка тактильных наземных указателей производилась на цементный раствор или клей, то в первом случае желательно запретить какое-либо перемещение в зоне монтажа на 2-3 суток или хотя бы на несколько часов, а во втором – выдержать время, прописанное в инструкции, с целью сохранения надёжности сцепления плитки с поверхностью.
Бетонные тротуарные плитки с квадратными рифами служат предупреждающими указателями людям с ограниченными возможностями по зрению. ТНУ выкладываются либо в виде пограничной зоны между препятствием и путём безопасного следования, либо в виде контура вокруг светофора, что облегчает перемещение слепых и слабовидящих граждан по уединённым улицам и оживлённым тротуарам городской среды.
