Инструкция по технологии изготовления и сборке вазона

  1. Подготовка форм вазона
  2. Изготовление бетонного раствора для вазона
  3. Изготовление элементов вазона (заливка форм элементов вазона)
  4. Сборка вазона
  5. Видео-инструкция по технологии заливки и сборке вазона
  6. Рекомендации по доработке и эксплуатации вазона

1. Подготовка форм к заливке элементов вазона

1.1. Получив комплект форм, необходимо сразу проверить их целостность и комплектность. Комплект форм вазона состоит из следующих элементов:

  • форма ножки вазона (на рисунке верхняя слева);
  • форма обода вазона (на рисунке нижняя слева);
  • форма чаши вазона (на рисунке верхняя справа);
  • формы для внутренней полости чаши (на рисунке нижняя справа).

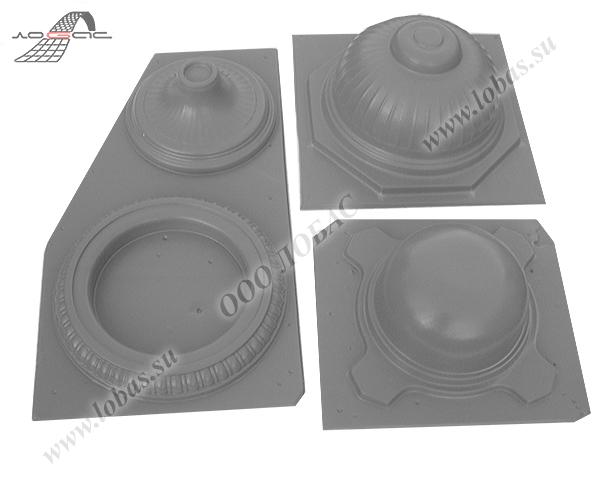

Формы для изготовления вазона малого

1.2. Перед заливкой элементов вазона необходимо подготовить формы и оснастку.

1.2.1 Если элементы форм вазона находятся на одном листе, то необходимо их разделить, для этого любым острым предметом (например строительным ножом) делаем надрез во всю длину листа и заламываем лист в месте надреза.

1.2.2. У формы чаши вазона по периметру отрезаются ребра жесткости и изготавливается специальный короб или каркас (в комплект форм не входит, варианты представлены на рисунке ниже). Диаметр проема под чашу вазона в коробе (каркасе) должен быть на 10 мм больше, чем диаметр чаши вазона.

1.2.3. Форма внутренней полости чаши вазона смазывается минеральным или отработанным маслом. Форма смазывается для того, чтобы в дальнейшем ее можно было вынуть из бетонной чаши вазона во время расформовки, когда бетон наберет достаточную прочность.

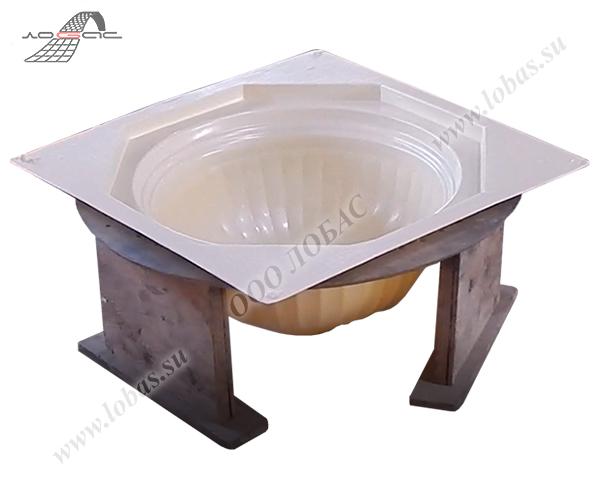

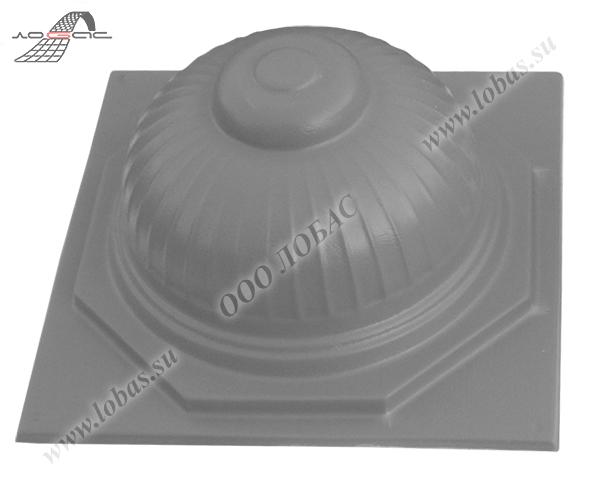

Форма для изготовления чаши вазона Опалубка из дерева Установка формы в опалубку

2. Изготовление бетонного раствора для вазона

Рекомендуется бетонный раствор с пластификатором и фиброволокном. Изготовление бетонного раствора осуществляется в следующем порядке. На одну часть цемента берется две-три части минерального наполнителя (смеси речного песка и гранитной крошки). Фиброволокно ВСМ-12, для объемного армирования из расчета, на каждые 10 кг цемента 100 грамм фиброволокна. Вода - около двух литров. Если гранитная крошка и песок достаточно влажные, то жидкой составляющей может быть и меньше.

Пластификатор. Предварительно пластификатор должен быть разведен в воде: 100 г пластификатора на 10 кг цемента (инструкция применения пластификатора должна предостовляться производителем, чаще всего её можно найти на упаковке).

Смесь, состоящая из фиброволокна, цемента, минерального наполнителя, цветного пигмента (при необходимости) закладывается в бетоносмеситель и тщательно перемешивается в течение двух-трех минут. Затем добавляется пластификатор в жидком виде и в конце, в случае необходимости, вода. Все смешивается до получения полной однородности. Раствор готов

3. Изготовление элементов вазона (заливка форм элементов вазона)

3.1. Изготовление бетонной чаши вазона.

Форма чаши вазона устанавливается внутрь подготовленного каркаса (опалубки). Форму чаши вазона в опалубке разместить на вибростоле и залить раствором до уровня декоративных ребер жесткости. Если вибростола нет, то используется любой доступный способ для виброуплотнения раствора в форме чаши вазона. После того, как бетонный раствор залит в чашу вазона и уплотнен на вибростоле, необходимо сформировать внутреннюю полость чаши вазона. Для этого в чашу вазона затапливаем форму внутренней полости.

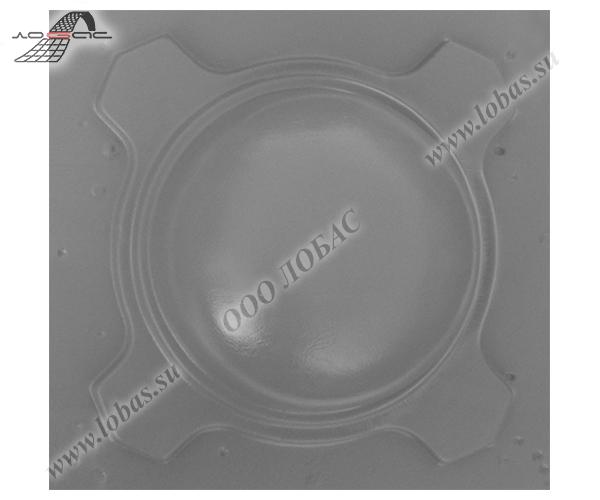

Форма для формирования внутренней полости чаши

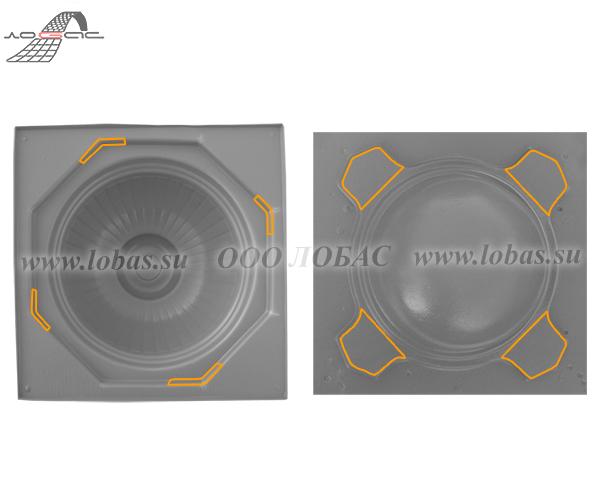

Чтобы правильно  отцентровать вставку в чашу вазона, нужно совместить монтажные выступы с монтажными полостями на форме чаши вазона в соответствии с рисунком.


Правильная установка чаши

Для аккуратного формирования внутренней полости чаши понадобится бетонная матрица (болванка) с ручкой (в комплект не входит). Она поможет закрепить форму внутри чаши, не давая выдавить её бетонному раствору. Матрица с ручкой для полости чаши вазона изготавливается при первой заливке вазона (в комплект не входит). В форму вставки в чашу вазона заливается бетонный раствор, в который затапливается петля из металлического материала. В дальнейшем при изготовлении бетонная матрица просто вставляется в форму.

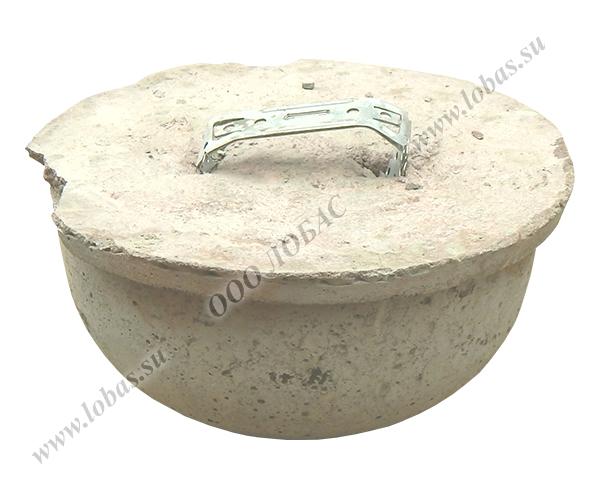

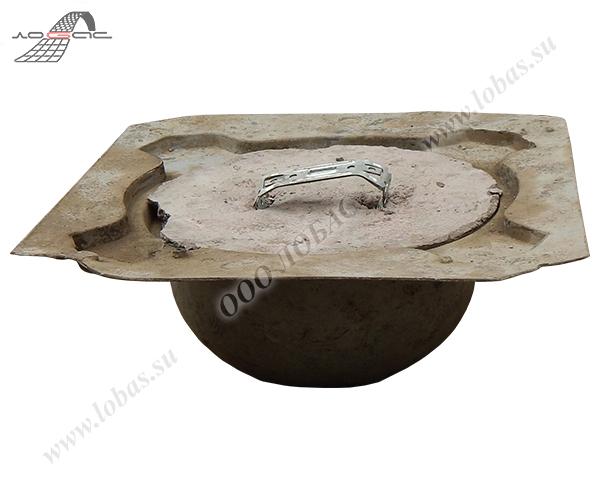

БолванкаБолванка

3.2. Заливка обода и ножки вазона.

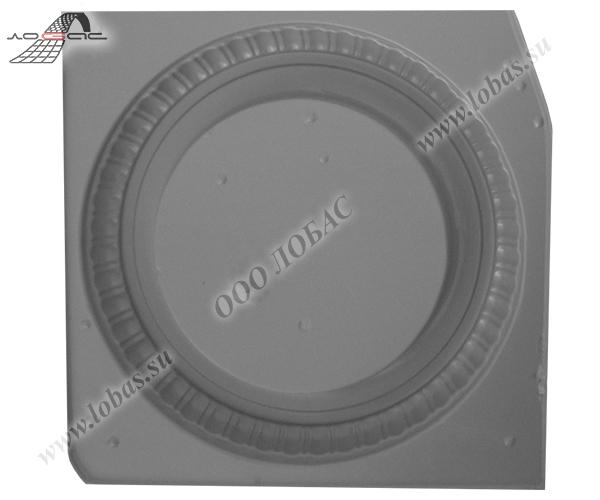

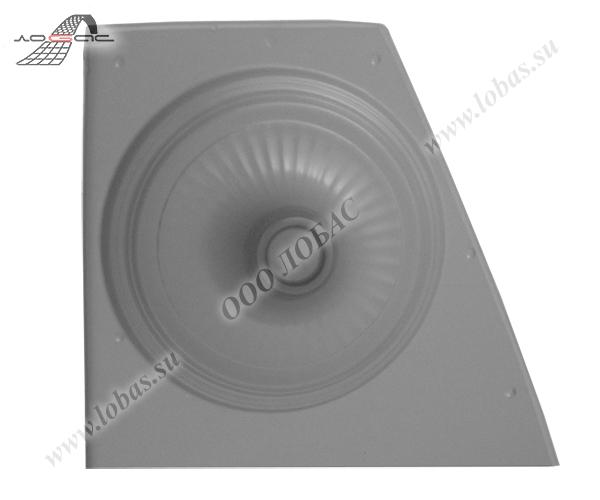

Обод чашиФорма для ножки вазона

3.2.1. Изготовление обода вазона. Форма укладывается на вибростол и заполняется раствором, сверху на раствор укладывается арматура. Обязательно нужно следить, чтобы металлические прутки не осели на самое дно, иначе они проявятся на лицевой части и со временем образуется ржавчина.

3.2.2. Изготовление ножки осуществляется аналогично, но без использования арматуры.

3.2.3. После заливки всех элементов вазона убираем их на стеллаж для набора прочности бетона на 12-18 часов (если не использовался пластификатор, то на трое суток).

3.2.4. Расформовка элементов вазона.

Внимание! Расформовку необходимо производить аккуратно во избежание травм.

С целью извлечения элемента вазона запрещается: бить по формам вазона чем либо, просовывать предметы между формой и бетонным элементом вазона, кидать, изгибать форму более чем на 50 градусов и проводить иные действия, которые могут привести к разрушению формы.

3.2.4.1 Расформовка чаши вазона.

Извлечь бетонную матрицу полости из формы для внутренней полости вазона, потянув её за проушину вверх и задав вращательное усилие. Удерживая форму чаши вазона вращательным движением извлечь из неё форму внутренней полости вазона, положить форму с чашей вазона на ровную поверхность - формой к верху. Облить форму кипятком. Взять за края формы и потрясти форму вверх-вниз до тех пор, пока бетонный элемент чаши не выпадет из формы. Если извлечь чашу вазона не удается, то повторить операцию расформовки начиная с кипятка.

3.2.4.2. Расформовка ножки и обода вазона.

Положить формы с элементами вазона на ровную поверхность - формой к верху. Облить формы кипятком. Взять за края формы и потрясти вверх-вниз до тех пор, пока бетонный элемент не выпадет из формы. Если извлечь элемент вазона не удается, то необходимо повторить операцию расформовки начиная с кипятка.

4. Сборка вазона

После расформовки получаем комплект бетонных элементов вазона: ножку, чашу и верхний обод вазона.

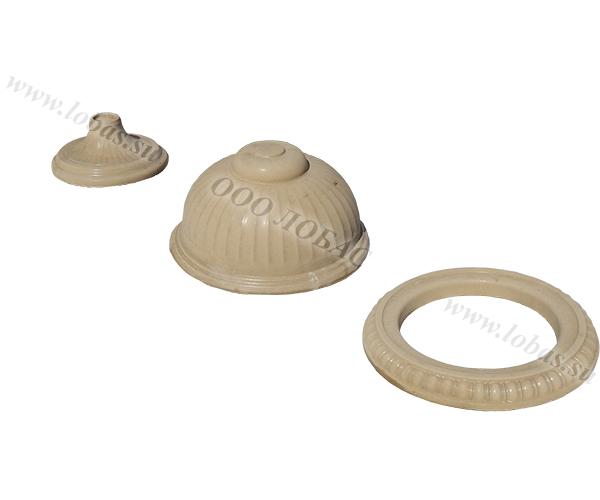

Готовые детали вазона из бетона

Для сборки вазона вам понадобятся: монтажная пена (можно заменить плиточным клеем), болгарка с алмазным кругом (угловая шлифовальная машинка), дюбель-гвоздь под отверстие 6 мм (возможна замена на анкер), перфоратор со сверлом по бетону (d=6мм) и режимом «сверло».

4.1. Подготовка чаши вазона к сборке.

Сверлим два отверстия в чаше вазона с наружной части чаши на расстоянии 1 см друг от друга. Сверление изнутри не рекомендуется, т.к. на выходе произойдет скол, который будет виден снаружи чаши. Одно отверстие - для дренажа, другое - для крепежа. Рекомендуется все отверстия делать в режиме «сверло».

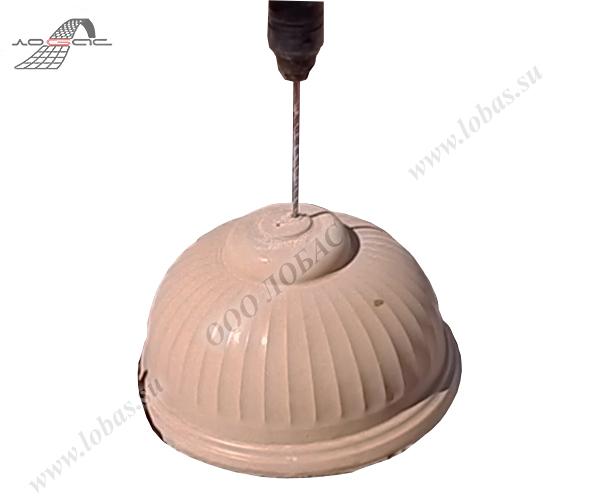

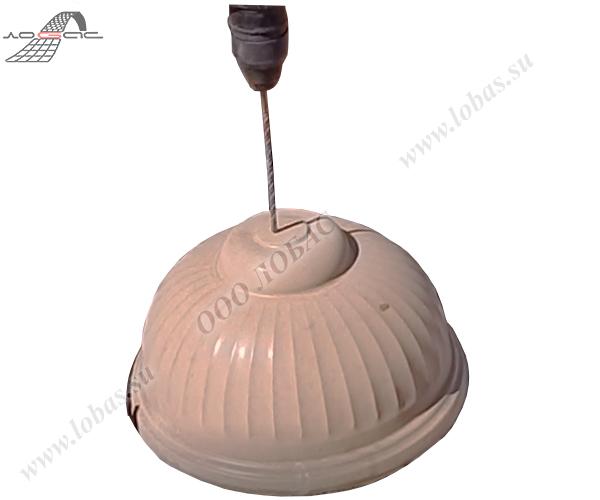

Первое отверстие в чашеВторое отверстие в чаше

4.2. Подготовка к сборке ножки вазона.

Необходимо просверлить два отверстия в ножке вазона. Чаша вазона устанавливается на ножку, и через чашу намечаются отверстия в ножке.

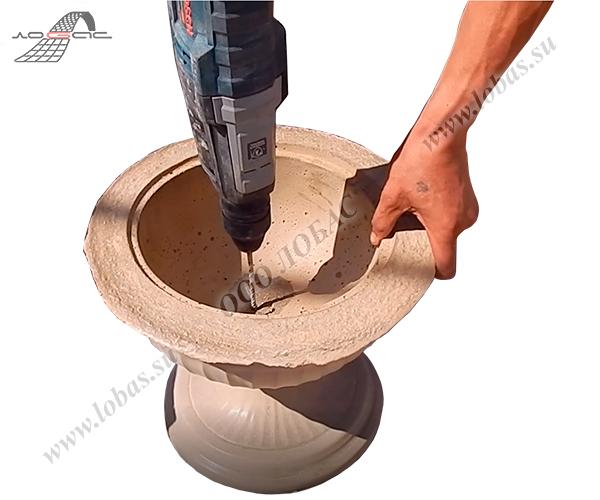

Отверстие в чаше

Чаша вазона убирается и отверстия в ножке вазона высверливаются также, как и в чаше вазона.

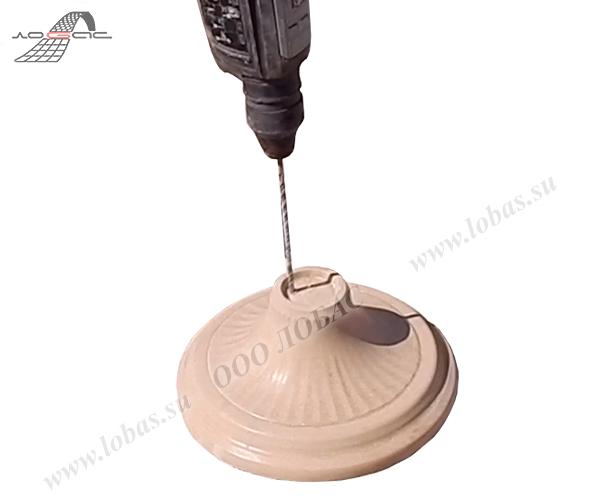

Сверление отверстия в ножке вазона

4.3. Монтаж чаши на ножку вазона.

Совмещаем отверстия в чаше и ножке. Вставляем дюбель-гвоздь и вкручиваем крепежный гвоздь.

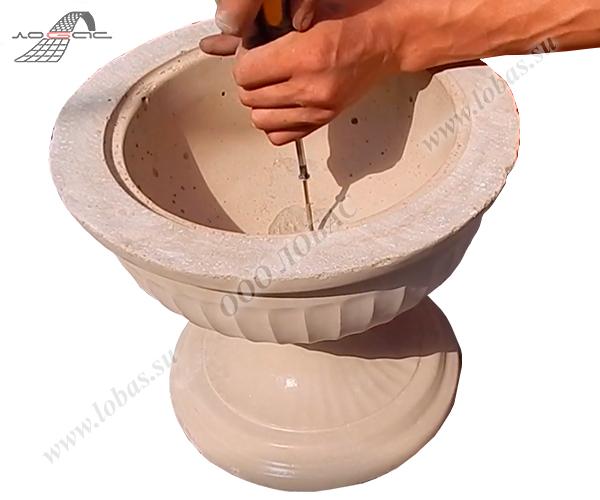

Установка чаши на ножку

4.4. Монтаж обода чаши вазона.

Перед монтажом обода чаши вазона необходимо проверить равномерность прилегания обода к чаше. Для этого обод накладывается на чашу, если есть неровности или плотному прилеганию мешает облой на поверхности чаши и обода вазона, то необходимо удалить эти неровности, зашлифовав болгаркой с алмазным диском по бетону. Смачиваем водой поверхность обода и чаши в месте крепления. Наносим монтажную пену и вручную подгоняем края обода чаши вазона. После установки обода на него необходимо положить что-нибудь тяжелое для лучшей фиксации и схватывания монтажной пены.

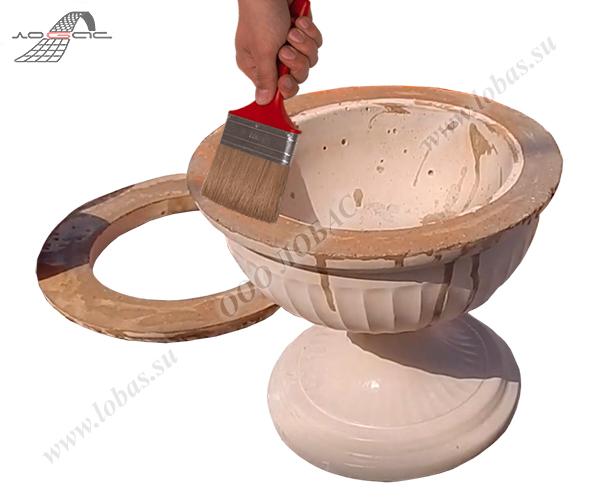

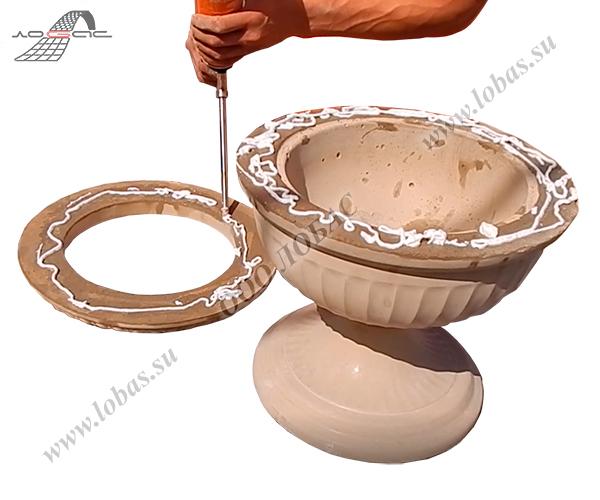

Шлифование поверхности ободаСмачивание поверхности водойНанесение монтажной пены на поверхность чаши и обода

4.5. Оставляем на сутки до полного застывания монтажной пены.

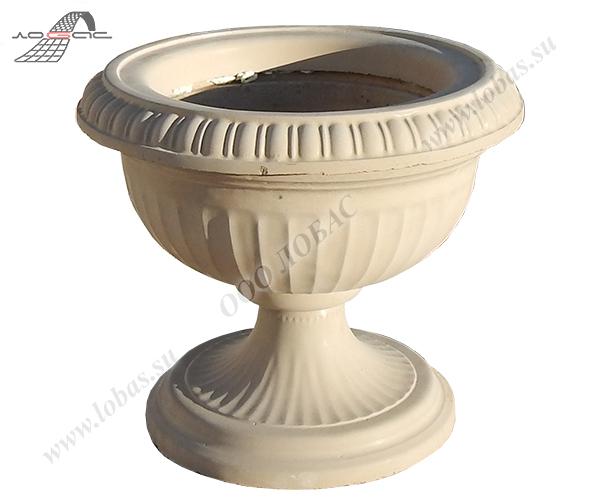

Вазон малый из бетона

5. Видео-инструкция по технологии заливки и сборке вазона

6. Рекомендации по доработке и эксплуатации вазона.

6.1. Шов между ободом и чашей обработать герметиком.
6.2. Внутреннюю поверхность чаши можно обработать мастикой (жидкой резиной или кровельной мастикой).
6.3. Внешние поверхности рекомендуется обрабатывать гидрофобизатором для мокрого камня, в этом случае окрас вазона примет более насыщенный цвет. Если планируется покраска или перекраска в другой цвет, то места покраски вазона обрабатываются грунтовкой и наносится краска для наружных работ.
6.4. При наступлении осенне-зимнего периода необходимо убрать землю из чаши вазона во избежание разрыва чаши мерзлой землей. Убирать вазоны из места установки в места хранения рекомендуется, только если существует риск повреждения или разрушения от снегоуборочного оборудования.
