Бетонные тактильные наземные указатели, тактильная плитка и ТУПП

ТАКТИЛЬНЫЕ НАЗЕМНЫЕ УКАЗАТЕЛИ
(бетонные ТНУ) ГОСТ Р 56305-2018

Перейти для выбора и покупки бетонных тактильных наземных указателей по ценам от завода ЛОБАС



Габаритные размеры (мм):

тну шуцлиния 630х100

тну параллельные рифы 500x180



ТАКТИЛЬНЫЕ УКАЗАТЕЛИ
(бетонные ТУПП) ГОСТ Р 56305-2014

Перейти для выбора и покупки бетонных ТУПП по ценам от производственной компании ЛОБАС

 Скачать ГОСТ Р 56305-2014

Габаритные размеры (мм):

ТУПП 500х500х50



ТАКТИЛЬНАЯ ПЛИТКА ГОСТ Р 52875-2007

Перейти для выбора и покупки тактильной плитки по ценам от производственной компании ЛОБАС

Скачать ГОСТ Р 52875-2007

Габаритные размеры (мм):

тактильная плитка 500х500х60

тактильная плитка 500х500х50

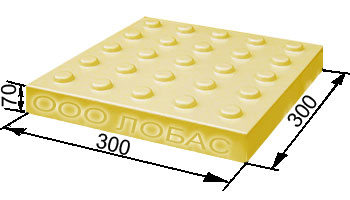

тактильная плитка 300х300х70

тактильная плитка 300х300х50

тактильная плитка 300х300х40

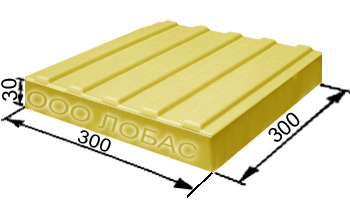

тактильная плитка 300х300х30



ТАКТИЛЬНАЯ ПЛИТКА (евростандарт)


Перейти в каталог тактильной плитки (евростандарт)



Габаритные размеры (мм):

тактильная плитка 300х300х35

тактильная плитка 500х500х50



Перейти в каталог Тактильная плитка и тактильные указатели (ТУПП)

Рекомендации по применению тактильной плитки

Производственное предприятие ЛОБАС уделяет большое внимание производству тактильной плитки и форм для её изготовления. Это несёт и определённый груз социальной ответственности. Слабовидящие люди, в своей повседневной жизни, вынуждены пользоваться тактильной плиткой для определения направлений движения и пользования местами предоставления услуг.

В 2007 году в нашей стране был принят ГОСТ Р 52875-2007 (ГОСТ Р 56305-2014 пока не принят), который определил правовые и технические рамки по применению тактильной плитки или, как значится в документе, тактильными наземными указателями.

Компания ЛОБАС занимается изготовлением искусственного камня из бетона, поэтому речь пойдёт о рекомендациях по применению тактильной плитки, произведённой по технологии вибролитья. ГОСТ допускает использование различных материалов, но строго регламентирует цвет и структуру рисунка – рифа на поверхности плитки:

  1. Цвет тактильной плитки, из которой создаются наземные указатели, должен отличаться от цветовой гаммы остального покрытия.
  2. Поверхность должна иметь риф и быть противоскользящей.
  3. Для создания указателей преимущественно используется тактильная плитка размерами 500x500 миллиметров.

Производителям тактильной плитки следует учитывать, что указатели из неё подразделяются на дорожные и напольные. Они могут предупреждать или направлять слабовидящих людей. Место расположения и вид рифлёной поверхности, тоже определяет ГОСТ:

  • полосой из тактильной плитки, шириной 500 миллиметров с конусообразными рифами, обозначается подземный переход;
  • продольные рифы будут означать наземный переход;
  • наземный переход под углом в 90 градусов – две полосы с рифами, расположенными по диагонали;
  • при указании на светофор, используется тактильная плитка с квадратными рифами;
  • квадратные рифы используются и при указании на препятствие, вокруг которого и выкладывается плитка;
  • по диагонали будут расположены рифы, если указывается поворот в ту или иную сторону;
  • на лестничный пролёт укажет полоса из тактильной плитки с конусообразным рифом.
  • продольные рифы на плитке указывают направление движения для слабовидящих.

Формы и тактильную плитку по указанным правилам выпускает компания ЛОБАС, которая накопила достаточный опыт в производстве тактильной плитке и сегодня делится этим опытом со своими партнёрами.

Наиболее востребованной остаётся тактильная плитка с разными рифами размерами 500 на 500 миллиметров. Это очевидно вытекает из требований ГОСТа. Полосы-указатели из тактильной плитки, как правило, по ширине – 500 миллиметров.

По существующим сегодня правовым нормам, любое строительство дорожной инфраструктуры муниципальными властями, открытие торгового центра, просто магазина, офисного или отдельно стоящего административного здания не должно обходиться без настила тактильных указателей. На это сегодня обращают пристальное внимание контролирующие и надзирающие структуры. Всех, кто несёт социальную ответственность в области обеспечения тактильным покрытием, можно считать партнёрами производственной компании ЛОБАС.



Назначение, размеры, форма рифления и место расположения тактильных дорожных указателей ГОСТ Р 52875-2007

Тактильная плитка с конусообразными рифами

«Внимание, подземный переход»

Тактильная плитка с конусообразными рифами «Внимание, подземный переход»

Тактильная плитка с продольными рифами

«Внимание, наземный переход»

 Тактильная плитка с продольными рифами «Внимание, наземный переход»

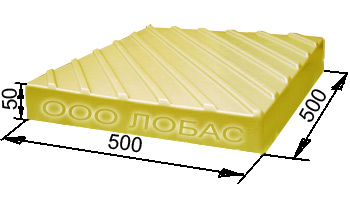

Тактильная плитка с рифами, расположенными по диагонали

«Внимание, наземный переход под углом 90°» или «Внимание, поворот налево (направо)»

 Тактильная плитка с рифами, расположенными по диагонали «Внимание, наземный переход под углом 90°» или «Внимание, поворот налево (направо)»

Тактильная плитка с квадратными рифами

«Внимание, светофор» или «Внимание, препятствие»

 Тактильная плитка с квадратными рифами «Внимание, светофор» или «Внимание, препятствие»
